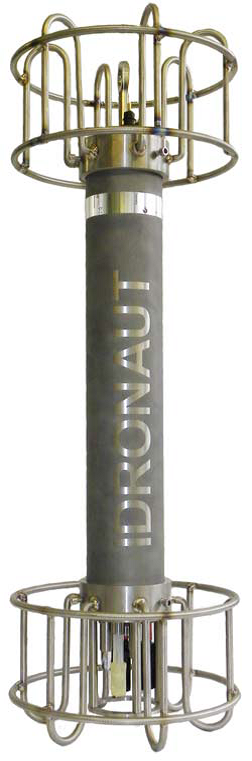

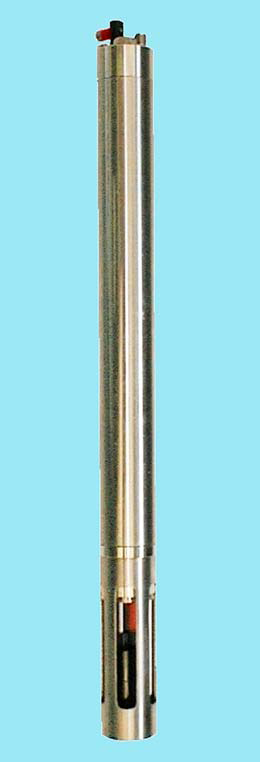

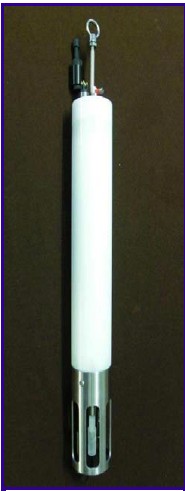

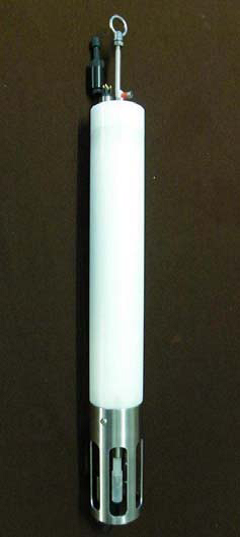

OCEAN SEVEN 310Plus CTD多參數水質儀
OCEAN SEVEN 310 Plus CTD多參數水質儀是一款小型化、高集成度及高精度的傳感器系統。OCEAN SEVEN 310 Plus CTD最多可集成14個模擬傳感器和兩個數字傳感器。其最大采樣頻率可達28Hz。
OCEAN SEVEN 310Plus CTD可方便地集成到浮標、海洋錨系及ROV或AUV等第三方系統中；Idronaut產品具有全海深應用、無泵式設計、低維護傳感器及低功耗等優點。并且OCEAN SEVEN 310Plus CTD采用無漂移傳感器前置放大器，提高了數據的長期穩定性。
OCEAN SEVEN 310Plus CTD運用高精度七鉑環石英電導探頭，采用了大直徑（8mm）和短長度（46mm）設計理念，可有效地保證在長期運行后甚至在生物活躍的水域中實現自沖洗和無堵塞，并且可在現場清理，不需要重新標定。除此之外，廠家新開發的集成紫外防污燈的電導率傳感器可以更好地防止生物附著現象的發生，保證傳感器的長期穩定運行。
采樣模式
◎ 連續模式
以選定的采樣率連續采集數據?？赏ㄟ^開關CTD進行多個周期的采樣。
◎ 深度模式
根據采樣深度間隔進行記錄?？赏ㄟ^切換CTD開關進行多個剖面的采樣。
◎ 時間模式
CTD在一段時間內連續采樣，然后進入休眠狀態，到達間隔時間后，在進入采樣狀態。間隔時間在0.1s到1day之間。休眠時間電池基本不耗電。此模式適合于長期監測。
◎ 條件模式
當選定的參數值超過了配置參數的界限值時，CTD將按照設定的采樣頻率開始采樣，直到選定的參數值低于配置參數的界限值停止采樣。
◎ 爆發模式
爆發模式采樣可以以5秒到1天的時間間隔進行采樣。
在線模式
我們可以給您配備一個透明的流通池來使得OCEAN SEVEN 310Plus CTD成為一個在線測量設備。該流通池的裝卸都非常簡便，便于您對傳感器進行清潔維護。
數據存儲及電池
OCEAN SEVEN 310Plus CTD內置2GB非易失性內存，可以存儲30,000,000組數據。通訊速率達到115200bps,大大縮短了數據傳輸時間。OCEAN SEVEN 310Plus CTD支持多種內置電池供電模式：
1節AA型鋰電池 3.6V
3節AA型1.5V堿性電池 4.5V
1節C型鋰電池 3.6V
1個可充電鎳氫電池包（3*1.2V） 3.6V
數據遙測
用戶可將OCEAN SEVEN 310Plus CTD接到標準同軸電纜上進行長距離遙測，最長距離可達10Km。當使用長距離遙測時，需要一個甲板單元，我們提供兩種甲板單元供您選擇，低電壓（60VDC）便攜甲板單元或高電壓（220VDC）船載MKPlus甲板單元。
技術參數

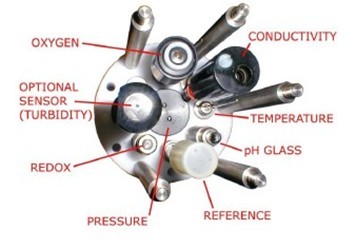

◎ 傳感器參數
|
參數 |
測量范圍 |
精度 |
分辨率 |
時間常數 |
|
壓力 |
0~7000dbar(1) |
0.05%滿量程 |
0.0015%滿量程 |
50ms |
|
溫度 |
-5~50℃ |
0.0015℃ |
0.0001℃ |
50ms |
|
電導率 |
海水0~90mS/cm |
0.0015mS/cm |
0.0001mS/cm |
50ms(2) |
|
淡水0~7000uS/cm |
5uS/cm |
0.1uS/cm |
50ms(2) |
|
|
高鹽水0~350mS/cm |
0.1 mS/cm |
0.0001mS/cm |
50ms(2) |
|
|
極譜法溶解氧 |
0~50ppm |
0.1ppm |
0.01ppm |
3s(3) |
|
0~500 % sat. |
1% sat. |
0.1% sat. |
3s(3) |
|
|
光學溶解氧 |
0~45 mg/l |
0.1 mg/l |
0.025 mg/l |
5s |
|
0~250 % sat. |
±0.2 % sat. |
0.05 % sat. |
5s |
|
|
pH |
2~12pH |
0.01pH |
0.0001pH |
3s |
|
氧化還原電位 |
-1000~1000mv |
1mv |
0.1mv |
3s |
（1）其他壓力測量范圍可選：10，40，100，200，500，1000，2000，4000，7000dbar，也可換成更高精度（0.01%FS）的壓力傳感器
（2）按照1m/s的流速
（3）從氮?dú)獾娇諝?/span>
在海水測量中，運用聯合國教科文組織（UNESCO）的公式通過計算測量得到的參數，可以得到以下數據：鹽度，聲速，水密度，溶解氧。
在淡水測量中，以下數據可計算得出：總?cè)芙庑怨腆w（Total Dissolved Solids，TDS），在20℃和25℃的電導率。
◎ 其他可選傳感器參數
|
參數 |
測量范圍 |
精度 |
分辨率 |
時間常數 |
|
高精度壓力 |
0~7000dbar(1) |
0.01%滿量程 |
0.002%滿量程 |
50ms |
|
濁度 |
0~>2500FTU |
0.1FTU |
0.025FTU |
3s |
|
葉綠素a |
0~150 ug/l |
0.02 ug/l |
0.01ug/l |
3s |
|
PAR |
0~10uA |
0.05uA |
0.01uA |
|
|
單參數熒光計-CHELSEA |
0~100 ug/l |
|||
|
三參數熒光計-CHELSEA |
0~100 ug/l |
|||
|
CYCLOPS熒光計-Turner |
0~100 ug/l |
|||
|
ECO熒光計-WET Labs |
0~100 ug/l |
|||
|
采樣系統 |
GO1080Rosette采水器，Idronaut小型6通道采水器 |
|||
◎ 電學參數
|
采樣頻率 |
最高可達28Hz |
|
接口 |
RS232，RS485，數據遙測（QAM），藍牙無線連接議 |
|
操作軟件 |
REDAS-5 and ITERM |
|
數據存儲 |
2GB非易失性內存單元 |
|
內部電池 |
2.9~5.0V直流，運行時：90mA@3.6V |
|
外接電源 |
9~32V直流 |
◎ 物理參數
|
參數 |
1000m |
1500m |
2000m |
6000m |
7000m |
|
|
尺寸 |
外殼直徑 |
48mm |
100mm |
75mm |
48mm |
89mm |
|
總長度 |
715mm |
710mm |
660mm |
660mm |
720mm |
|
|
重量 |
空氣中 |
1.3kg |
4.2kg |
3.3kg |
2.1kg |
8.0kg |
|
水中 |
0.7kg |
0.2kg |
1.7kg |
1.3kg |
4.3kg |
|
|
材料 |
AISI316 |
POM |
POM |
Titanium |
Titanium |
|
